Productdetails:
|
| modulenaam: | WDM-coupler singlemode | Poorttype: | 1 × 26 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel alle havens of SM-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | met LC-UPC-aansluitingen | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Oorspronkelijke verpakking in karton; als klant vereiste |
| Markeren: | 1310 1550nm-Vezel Optische WDM,900um vezel Optische WDM Koppeling,Vezel Optische WDM Singlemode Koppeling |
||

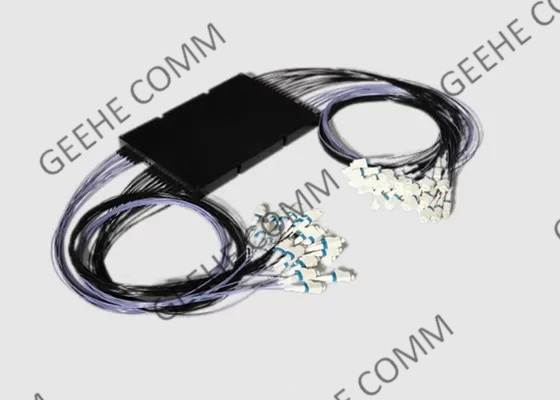

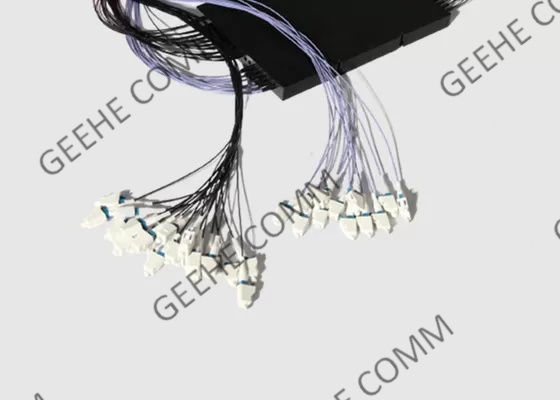

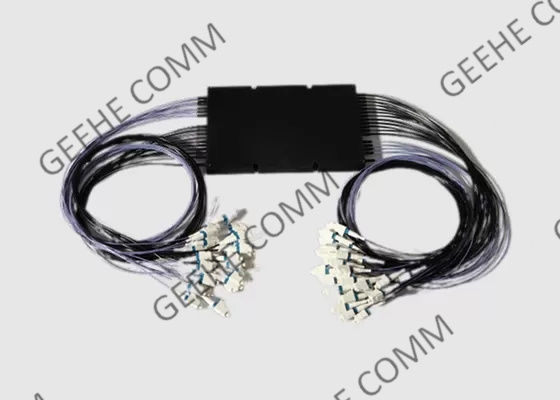

Hoge isolatie 1310 1550nm 900um WDM-coupler Single-mode met SC/APC
Basisinformatie:
Het is gebruikelijk om twee zeer verschillende golflengten in hetzelfde lichtpad te koppelen in niet-lineaire frequentiemixtoepassingen, zoals in SFG / DFG of OPA.de oplossing voor het koppelen van twee zeer verschillende golflengten in dezelfde glasvezel is mogelijk niet beschikbaar via de gebruikelijke WDM-koppelers op de markt.
Om dit koppelprobleem op te lossen, leveren wij speciale WDM-koppelers voor uw toepassingsgemak.U kunt uw gewenste input / output golflengten en soorten van de voorkeur vezels in elke koppeling poortWij zullen speciale WDM-couplers ontwerpen/fabriceren om uw golflengte te helpen combineren of splitsen in niet-lineaire frequentiemixtoepassingen.
FBT WDM Voordeel en kenmerken:
Certificering en naleving:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsplicht voor passieve optische componenten
* GR-326-CORE Vereisten voor optische verbindingen voor één modus
* TIA-604 Interpretabiliteitsnorm voor glasvezelconnectoren
* ROHS-richtlijn betreffende de beperking van gevaarlijke stoffen
WDM-toepassingen:
Specificaties en technologieparameters:
| Fibertype ((dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkgolflengtenm) | 980 en 1550 | 1060 en 1550 | 1310 en 1550 | 1480 en 1550 | |||||
| Bedrijfsbandbreedtenm) | ±10/20 | ±15 | ±15 | ||||||
| Graad | P | Een | P | Een | P | Een | P | Een | |
| InvoegingsverliesdB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| Isolatie.dB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| RichtlijnendB) | ≥ 55 | ||||||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen worden gemaakt op verzoek van de klant
Bestelgegevens:
| WDM- | N- | XX- | XX- | - Ik weet het niet. | XX- | XX- | X | |||
| 95- Ik heb een andere vraag. | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 m X:aanpassing |
2550 μM vezels 09:900μM losse vezel 20: 2mm kabel 30: 3 mm kabel |
SC:SC/UPC SA:SC/APC ..... 00Geen aansluiting |
A: A. B: B C: C |
|||||
| Graad | Operatie golflengte | Vlakken | Lange vezels | Tipe varkensstaart | Type verbinding | Afmetingenn | ||||
WDM-connectoren
