Productdetails:
|
| Modulenaam: | De Koppelingswdm van LC/UPC 1x2 FBT | haventype: | 1×2 |
|---|---|---|---|
| Vezeltype: | PM Panda vezel alle havens of SM-vezel | Jasje: | 250um of 900nm of anderen |
| Schakelaars: | Met de Schakelaars van LC UPC | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Werkende Golflengte: | 980~1620 NM | Pakket: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | de Koppelingswdm van 1x2 FBT,De Koppelingswdm van LC/UPC FBT,De Koppelingswdm van LC/UPC 1x2 FBT |
||

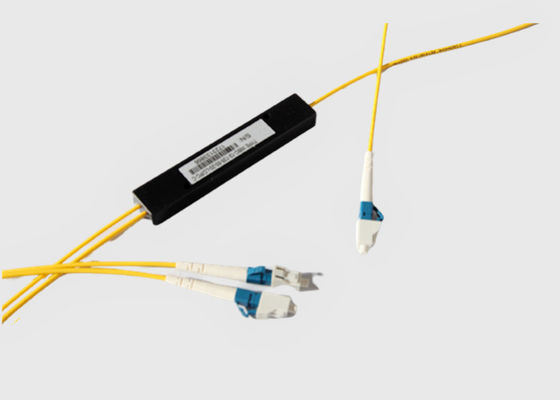

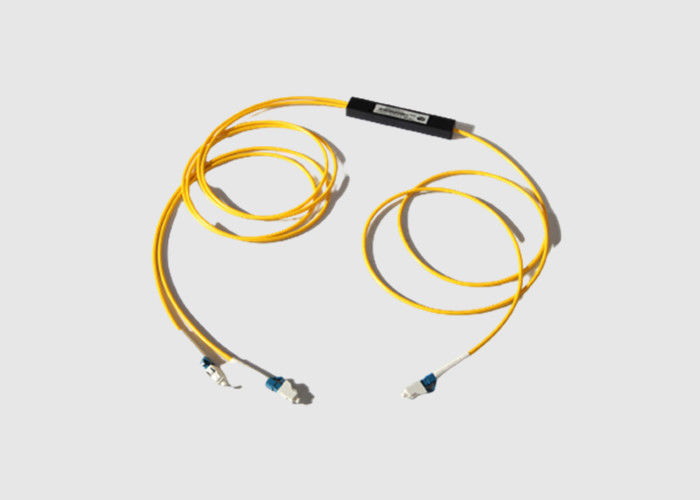

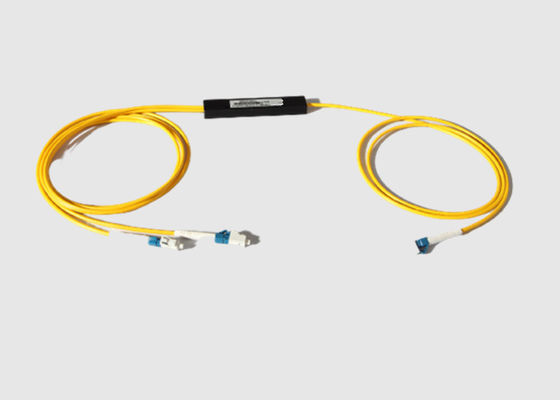

Minder van de het Venstersplitser van MOQ FTTH Dubbele Verhouding de Koppelingswdm van LC/UPC 1x2 Fbt
Basisinformatie:
Gesmolten WDM is ook gebaseerd op de Gesmolten Biconical Spitse technologie (van FBT), wordt het gebruikt om optische die signalen te combineren en te scheiden op verschillende golflengten worden overgebracht. Vergelijk bij filtertype WDM (FWDM-apparaat), het gesmolten WDM verlies van de aanbiedingen lage toevoeging en een veel lagere prijs, en het wordt wijd gebruikt in optische transmissienetwerk en van de netwerkstatus controle.
Wij bieden volledige en flexibele oplossingen voor gesmolten vezel optische koppeling (FBT-Koppeling) en Gesmolten WDM toepassingen aan. wegens onze standaard kleine pakketten (3.0x54mm),
FBT-WDM Benefit&Features:
Laag Bovenmatig Verlies
Diverse Koppelingsverhouding
Compacte Grootte
Hoge Stabiliteit en Betrouwbaarheid
SM, MM., PM VERSIE
Gesmolten WDM Toepassing
FBT-WDM Benefit&Features:
* Gr.-1209-KERN Eisen ten aanzien van passieve optische componenten
* Van de gr.-1221-KERN de eisen Betrouwbaarheidsverzekering ten aanzien van passieve optische componenten
* Gr.-326-KERN Eisen ten aanzien van single-mode optische de verbindingsdradenassemblage van het schakelaarszand
* Interpretabilitynorm van de tia-604 Vezel optische schakelaar
* ROHS Richtlijn betreffende de beperking van gevaarlijke stoffen
WDM Toepassingen:
De Parameters van de Specifications&technologie:
| Vezeltype (dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende Golflengte (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte (NM) | ±10/20 | ±15 | ±15 | ||||||
| Rang | P | A | P | A | P | A | P | A | |
| Toevoegingsverlies (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Gerichtheid (dB) | ≥55 | ||||||||
| Werkende Temperatuur (℃) | -40 ~ +85 | ||||||||
* De bovengenoemde specificatie sluit de schakelaar uit
* Andere specificatie kan op klant worden gemaakt vereist
Het opdracht geven van tot Informatie:
| WDM- | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: aanpassing |
25:250μM Fiber 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Geen schakelaar |
A: A B: B C: C |
|||||
| Rang | Verrichtingsgolflengte | Vezeltype | Vezellengte | Vlechttype | Verbind Type | Afmeting | ||||
WDM Kabeltype:
1. Single-mode vezels staan één wijze toe om zich te verspreiden.
2. Multimode vezels steunen de propagatie van veelvoudige wijzen.
3. De golflengtewaaier is de waaier van golflengten WDM in zal werken.
4. Geroepen bandbreedte, de ook kanaal het uit elkaar plaatsen, is de grootte van de vensters in NM.
5. Kanaal het uit elkaar plaatsen is het centrum-aan-centrum verschil in frequentie tussen naburige kanalen. Twee honderd GHz beantwoordt aan .4 NM het uit elkaar plaatsen, 100 beantwoordt GHz aan .2 NM het uit elkaar plaatsen, en 50 GHz beantwoordt aan .1 NM het uit elkaar plaatsen.
6. Het aantal kanalen is het aantal kanalen het apparaat informatie moet verzenden. Dit aantal kan zich van 4 tot 160 met ontwerpverhogingen uitstrekken die meer kanalen toevoegen.
7. Het toevoegingsverlies is de vermindering door de toevoeging van de multiplextelegrafen van de golflengteafdeling (WDM) wordt veroorzaakt in een optisch transmissiesysteem dat.
Het polarisatie-afhankelijke verlies is de maximumafwijking in toevoegingsverlies over alle staten van de inputpolarisatie.
