Productdetails:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Markeren: | 62.5/125 vezel Jumper Cable,OM1 vezel Jumper Cable,3m duplexflardkoord |
||

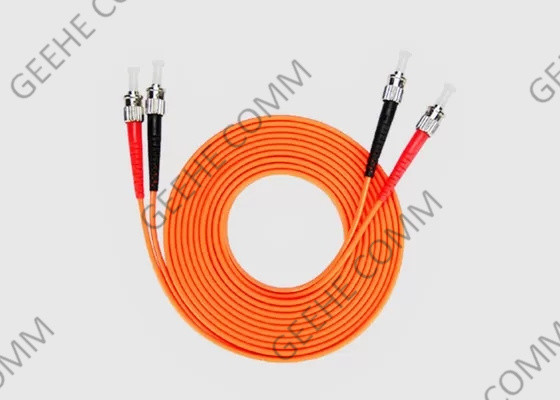

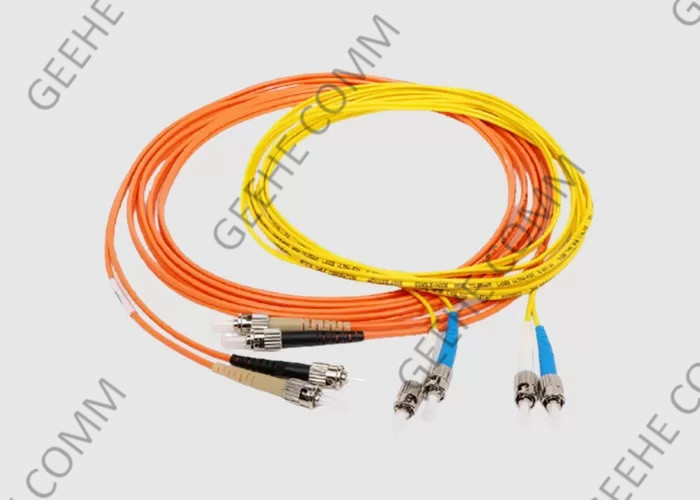

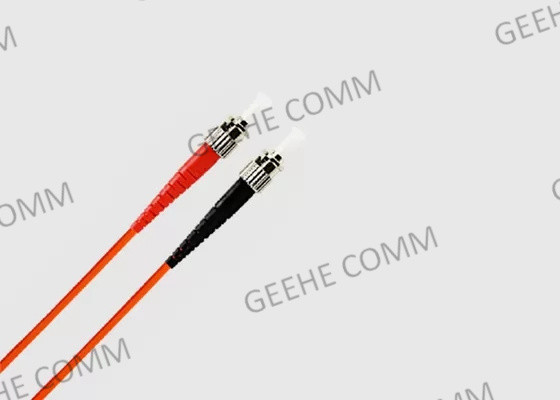

3 Meter Duplex 62.5/125 (OM1) ST tot ST Fiber Jumper Cable
1- Inleiding:
De keuze van uw glasvezel jumpers is geen gemakkelijke taak. De glasvezel jumper kabel die u kiest, kan van invloed zijn op de snelheid waarmee gegevens van punt naar punt worden verzonden.
Geehe's ST tot ST terminatie, deze hoogwaardige glasvezel patch kabel is speciaal ontworpen voor snelle ethernet, ATM en gigabit ethernet toepassingen.De kleine LC-connectoren voldoen aan de behoefte aan een hogere poortdichtheid in zowel de telecomruimte als het werkgebied en bieden twee keer de poortdichtheid van traditionele SC- en ST-vezelconnectorenDe LC-aansluiting met zijn RJ-achtige sluitingsklem is gemakkelijk in en uit te sluiten en geeft elke aansluiting een grotere duurzaamheid bij het weerstaan van trekken, spanningen, snags,en effecten tijdens de installatie en het onderhoud van de bekabelingDe ST-aansluiting is voorzien van een bajonetvergrendelingssysteem.
2. FC tot FC patch cord Voordelen en kenmerken:
3. Optische vezel patch kabel toepassingen:
4. Specificatie en Technologie Parameter
| Parameters | Waarde | ||||
| Type aansluiting | ST/UPC,ST/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 50 | ||||
| Min.Return verlies(APC)(dB) | 60 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | PM Panda vezels | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5. ST Connector Specification & Technology Parameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| II. | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6Onze dienst:
De selectie van uw pleisterkabel is belangrijk voor het type glasvezelnetwerk waar u aan werkt.Een andere factor die in aanmerking moet worden genomen, is het gepolijste type bij het gebruik van enkelmodekabel.
Hoewel de keuze van uw pleisterkabel belangrijk is, is het slechts één deel van het glasvezelnetwerk om uit te kiezen.
8Hoe kies ik vezel pleisters?
1)Mode glasvezelkabel: enkelmodus of multimode
De modus van glasvezelpatchkabels geeft aan hoe lichtstralen in de glasvezel reizen.
2) Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)
3) Type rechter kabeljas (PVC/LSZH/OFNP/gorderd)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Type aansluiting: LC, SC, ST of andere
SC - een snap-in-stijl connector. Bekend om zijn uitstekende prestaties.
ST - een zeer populaire connector voor multimode netwerken.met een vermogen van meer dan 50 kW,.
FC - was op een gegeven moment het meest populaire enkelmodus connector type, maar wordt nu meestal vervangen door SC en LC connectoren.Deze apparaten zijn voorzien van een schroefkoppeling voor gebruik in omgevingen met hoge trillingen en worden gewoonlijk gebruikt voor datacom., telecommunicatie, meetapparatuur en single-mode lasers.
LC - een kleine vormfactor connector die de helft van de grootte van een SC connector meet.of Lokale connectoren, deze snap-in connectoren worden meestal gebruikt voor verbindingen met een hoge dichtheid en zijn compatibel met plug-and-play-apparaten zoals SFP-modules en XFP-transceivers.
5) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
