Productdetails:
|
| Modelnaam: | Dual Window LC/UPC-vezelcoupler | Het optische Type van Koppelingsconfiguratie: 1x2 werkende Golflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Fibre-type: | PM Vezel Kabel |
| Pakkettype: | ABS DOOS | Configuratietype: | 1×2 met LC-schakelaar |
| Markeren: | De dubbele Koppeling van de Vensterlc/upc Vezel,de Vezel Optische Splitser van 1x2 FBT,Multimode Gesmolten Koppeling van de Typevezel |
||

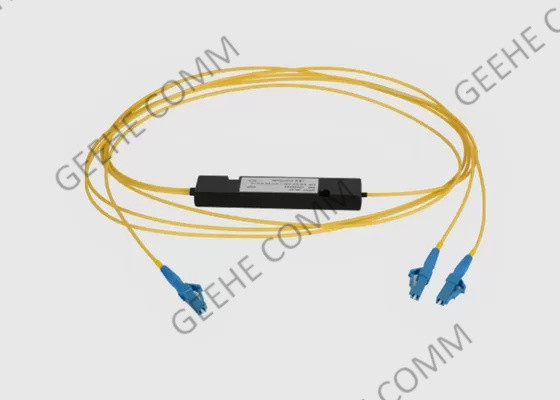

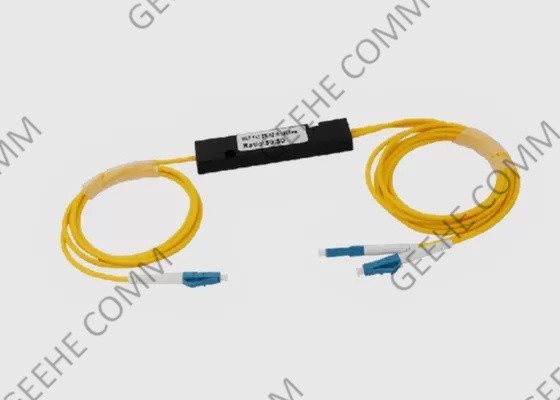

1x2 FBT Multimode Dual Window LC/UPC-vezelcoupler met ABS-doos
Optische koppelingen Brief Introducties:
Multimode glasvezelsplitter 1X2 ABS Box Fused Type Fiber Coupler FBT Splitters zijn tweerichtings en kunnen worden gebruikt als koppelers of splitters.De MM-koppelingen bieden een laag inbrengverlies en uitstekende milieuvriendelijkheid en mechanische stabiliteitDe multimode koppelers zijn verkrijgbaar in 50/125um en 62.5/125um vezelsoorten en werken op een golflengte van 850 nm of 1310 nm.900 μm losse buisjas, of 250 μm blote vezels.
Geehe (FBT) splitters zijn verkrijgbaar met 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 en 1x24, 2x2, 2x4,3x3 configuraties met single-mode of multimode vezels en we bieden alle soorten connectoren van pre-connectorized zoals SC, FC, ST, LC en E2000 enz.
Functies en voordelen van glasvezelcoupler:
Laag invoegverlies
Laag polarisatieafhankelijk verlies
Hoog rendementverlies
Optioneel Split Ratio 20/80, 40/60...(50/50 als standaard.)
Compact voor kleine toepassingsgebieden zoals behuizing of splice trays
Grote werktemperatuur en golflengte
Uitstekende milieuvriendelijkheid en mechanische stabiliteit
Kwalificeerd onder Telcordia GR-1221 en GR-1209
ABS-doos van hoogwaardige kunststof
Specificatie en parameter van de dubbelruitbreedkoppelaar:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 60,80 tot 7,40/≤ 1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 3/97 van de Commissie | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Terugkeerverlies ((dB) | ≥ 55 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: Aanpassing |
121x2 22- Ik heb het niet. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Aanpassing |
2525 μM vezel 09:900 μM losse vezel | VK: VK/UPC VK: VK/UPC 00: geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Werkgolflengte | Koppelingsverhouding | Lange vezels | Fibre-type | Type verbinding | Afmeting |
EX:WBC-P-12-35-50-1-09-0-B
Toepassing van glasvezelcoupler:
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
5) Jong team
De verkoopteams zijn jongens en meisjes uit de jaren 90, met de energie en passie voor hun werk en de goede service voor elke klant.
