Productdetails:
|
| Modelnaam: | FBT-koppelsplitsers | Werkende Golflengtewaaier: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Single window, Dual window, Triple window, WDM |
| Apparatentype: | Gesmolten koppel | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Fibre-type: | PM Vezel Kabel |
| afmeting van het pakket: | Ø4x40;Ø4x54;98x16x9 mm | Configuratietype: | 1×2 met LC-schakelaar |
| Markeren: | 50/50 Verhouding FBT-Koppelingssplitsers,FBT-Koppelingssplitsers met ABS Doos,Het Type van 1×2 FBT Vezel Optische Koppeling |
||

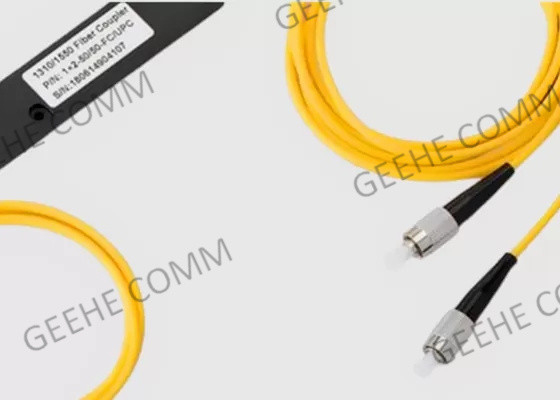

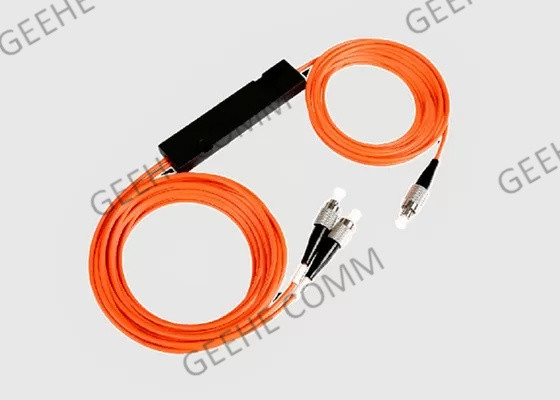

1 × 2 FC SC Single Mode 50/50 Ratio FBT Coupler Splitters met ABS Box
Optische koppelingen Brief Introducties:
Optische vezelcouplers zijn ontwikkeld met behulp van gesmolten glasvezel technologie.
1×2 Fiber Splitter Singlemode FBT Type SPTF12 is ontworpen om glasvezelsignalen tot een bepaalde verhouding te splitsen met verschillende glasvezelkabels en connectoren.0 mm glasvezelkabel op het in- en uitgangsdeelJe kunt verschillende splitsingsratio's aanpassen van 1% tot 50%.
Functies en voordelen van glasvezelcoupler:
Specificatie en parameter van de drie vensters breedkoppeling:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1490&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Terugkeerverlies ((dB) | ≥ 55 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 345- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: op verzoek |
121x2 22- Ik heb het niet. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: op verzoek |
2550 μM vezels 09:900 μM losse vezels | VK: VK/UPC VK: VK/UPC 00Geen aansluiting |
A: A. B: B C: C |
|
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting |
FBT-koppeling Vergelijk met PLC-splitter:
| Parameters | FBT-splitter | PLC-splitter |
| Vervaardigingsmethode | Twee of meer stukjes optische vezels worden aan elkaar gebonden en op een gesmolten-taper-vezelapparaat aangebracht.De vezels worden vervolgens getrokken volgens de uitgang tak en verhouding met een vezel wordt uitgekozen als de input. | Bestaat uit één optische chip en verschillende optische arrays, afhankelijk van de uitgangsverhouding. |
| Operatiegolflengte | 1310nm en 1550nm (standaard); 850nm (aanpassing) | 1260 nm -1650 nm (volledige golflengte) |
| Toepassing | HFC (netwerk van glasvezels en coaxialkabel voor CATV); alle FTIH-toepassingen. | Hetzelfde. |
| Prestaties | Bij grotere splitsingen kan betrouwbaarheid een probleem worden. | Goed voor alle splitsingen, hoge betrouwbaarheid en stabiliteit. |
| Invoer/Uitvoer | Eén of twee ingangen met een uitgang van maximaal 32 vezels. | Eén of twee ingangen met een uitgang van maximaal 64 vezels. |
| Pakket | Staalbuis (voornamelijk gebruikt in apparatuur); ABS Black-module (conventioneel) | Hetzelfde. |
| Input/outputkabel | kaal glasvezel; 0,9 mm, 2,0 mm en 3,0 mm | Hetzelfde. |
| Pakketgrootte | 1×2 tot 1×8 kleiner dan PLC | Meer dan 1×8, PLC Splitter grootte is kleiner |
| Stabiliteit en betrouwbaarheid | Stabiliteit is beter. | Hoge stabiliteit niet als FBT Splitter |
Toepassing van de glasvezelcoupler:
Optische communicatiesystemen
CATV-apparatuur
Testinstrumenten
Plaatselijke netwerken
Beschermende metalen hoes
Multimode
Bestel Bare 250 Fiber of 900 Micron losse buis
Kan worden Connectorized aan uw applicatie passen
Verscheidene verdelingsratio's beschikbaar
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
