Productdetails:
|
| Modelnaam: | Duplex 2.0 mm patch cord | Vezelgetallen: | Duplex |
|---|---|---|---|
| Vlakken: | Eenvoudige modus | Materiaal van de omhulsel: | OFNR Riser, LZSH |
| Verbindingen: | E2000 naar FC | Kabellengte: | 0.5m/1m/1.5m of Aangepast |
| Endface van de Schakelaar: | PC/UPC/APC | Diameter van de Kabel: | 0.9/2.0/3.0/4.8/7.0 |
| Kleur van de vezels: | Geel/oranje/customerized Aqua/het Rood | Effectcyclus: | 1500 |
| Markeren: | Duplex 2.0mm Enig het Flardkoord van de Wijzevezel,9/125 van de de Wijzevezel van OS2 Enig het Flardkoord,E2000 kies het Flardkoord uit van de Wijzevezel |
||
Optische vezel Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1Fiber Patch Cord Basis Inleiding:
Single-mode glasvezel patch kabels sturen één lichtsignaal tegelijk en kunnen voor langere looptijden worden gebruikt dan multimode omdat ze meer weerstand hebben tegen verzwakking.
De kern van een enkelmodusvezeloptische kabel is 9/125μ (micron).
Single-mode glasvezel patch kabels kunnen gigabit ethernet applicaties ondersteunen voor maximaal 10 kilometer.

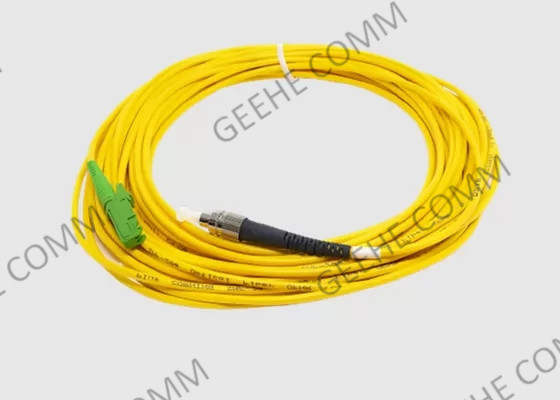

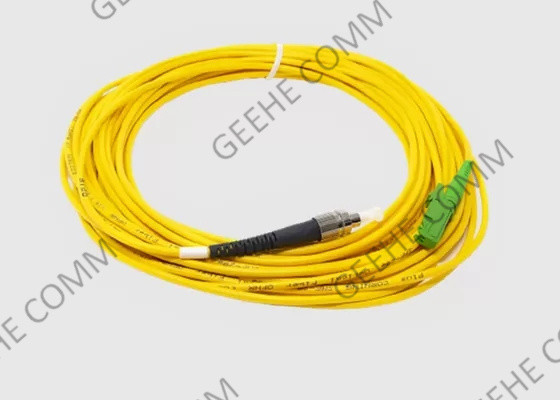

FC/APC tot E2000/APC-connectoren
Single-mode Simplex glasvezelkabel
2Optische vezel Jumper Voordelen en kenmerken:
3. Toepassingen van glasvezel jumpers:
4Specificatie en technologieparameters
| Bouw | |
| Fibergetal | 2- Ronde vezels |
| Cable Jacket Ratings | Plenum (OFNP) De in punt 2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de verpakking. |
| Soorten vezels | Single-mode: OS2 9/125um Multimode: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Types aansluitingen | Duplex LC Uniboot |
| Kleur van de jas | OS1/OS2: Geel OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Limegroen |
| Fysieke eigenschappen | |
| Buitendimeter van de kabel (OD) | 2.0 mm |
| Buigradius (min) | 40 mm |
| Duurzaamheid van de aansluiting | 500 cycli |
| Buigradius (min) ((Lange termijn) | 20 mm (40 mm) |
| Optische eigenschappen | |
| Verlies van de aansluiting | MM: 0,15 dB max (geoptimaliseerde IL) 0,10 dB max (ultra-lage IL) 0,25 dB max (geoptimaliseerde IL) |
| SM: maximaal 0,25 dB (geoptimaliseerd IL) | |
| Verlies van de verbinding | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Milieueigenschappen | |
| Temperatuur van opslag en verzending | -40 °C-+70 °C |
| Operatietemperatuur en installatietemperatuur | -40 °C-+70 °C |
5. Bestelinformatie
| Code | Vlakken | Type kabel | Materiaal voor jassen | Kleur | Lengte (m) | ||||
| P | 3 | OM3 | AR2 | Ronde 2 mm | L | LSZH | Y | Geel | 1 |
| 4 | OM4 | AX2 | Ronde 2,4 mm | R | OFNR | Een | Aqua | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet. | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informatie over bestellingen
| Einde van de aansluiting | Modus | Kabelconfiguratie | Kleur van de kabel | Kabeldiameter | Kabellengte (m) | ||||
| E2000 naar FC | 9 | OS1/OS2 | D | Duplex | Y | Geel | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex Riser | Een | Aqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Duplex Plenum | P | Paars | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6Opties beschikbaar
-- LC Custom fiber optic jumper opties zijn inbegrepen.
-- LC/PC (fysiek contact) Pools
-- LC/UPC (Ultra Physical Contact) poetsmiddel
-- LC/APC (Angled Physical Contact) poetsmiddel
Verpakking: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diameter: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Kleuren jas: water, oranje, groen, rood, blauw, grijs, zwart, geel
LC Multimode 62,5/125 μm MMF-vezel (Corning-vezeloptische kabel)
LC Multimode 50/125μm MMF OM2 Fiber (Corning glasvezelkabel)
LC Multimode 50/125μm MMF OM3 10Gb Laser Optimized Fiber (Corning Fiber)
LC Simplex- of LC Duplex-kabels zijn ook verkrijgbaar in optionele kleuren.
LC standaard laars, LC 45° hoek laars, LC 90° hoek laars of korte laars opties.
Corning Fiber Optic Cable, of Fiber One Fiber.
Bel ons vandaag nog om te praten met een van onze gekwalificeerde verkopers om uw vragen te beantwoorden.
7Hoe kies je vezel pleisters?
1) Mode glasvezelkabel: enkelmodus of multimode
De modus van vezelpatchkabels geeft aan hoe lichtstralen in de vezel reizen.
2) Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Type rechter kabeljas (PVC/LSZH/OFNP/gorderd)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Type aansluiting: LC, SC, ST of andere
Er zijn veel connectortypen die worden gebruikt in vezelpatchkabels zoals LC, SC, ST, MTP of MPO die in dit artikel worden vermeld.er is een nieuwste connector ontwerp genaamd MDC connectorDe verschillende connectortypen moeten in verschillende interfaces worden aangesloten.dus u kunt beter bevestigen het type interface van de apparaten die u de eerste keer gebruikt.
5) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
8Geehe Fiber Patch Cord Workshop.
