Productdetails:
|
| Modelnaam: | 1 × 2 glasvezel SC-koppeling | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 2 |
| Markeren: | 1×2 Sc-Vezelkoppeling,Dubbele de Vezelkoppeling van Venstersc,1×2 vezel Optische Koppelingen en Splitsers |
||

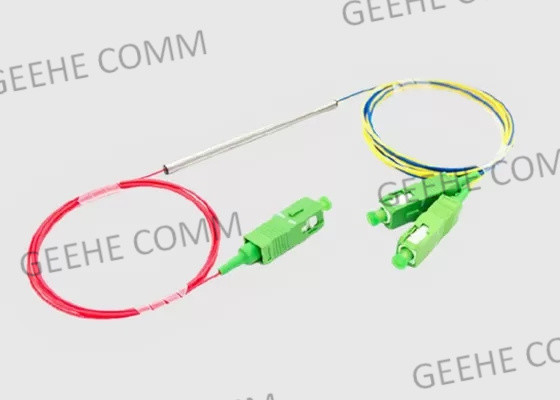

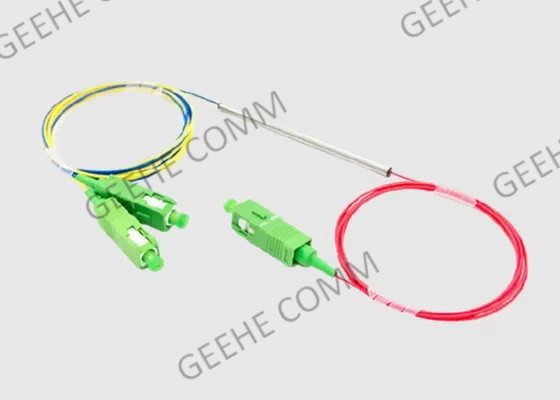

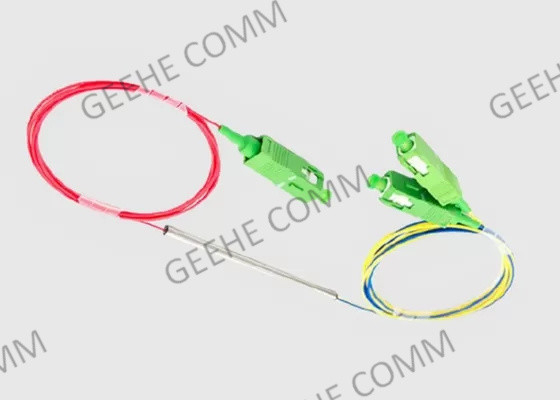

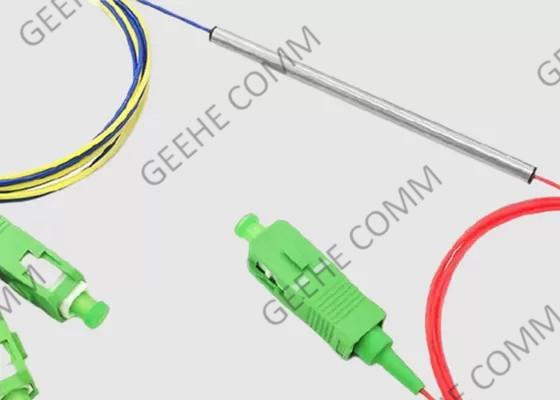

50/50 Dual Window 1 × 2 Fiber Optic SC Coupler/Splitter 1310/1550nm
Optische koppelingen Brief Introducties:
DWC (Dual Window Couplers) zijn Single Mode Splitters met een gedefinieerde splitsingsverhouding van één invoervezel naar 2 uitgangsvezels.10 split ratio en 250 μm blote vezels. Dual Window Couplers zijn verkrijgbaar met 900 μm losse buis enkelmodus vezels of 250 μm blote vezels en afgesloten of onderminated per uw behoeften.Onverbindbare dubbele venstercouplers zijn voorzien van geen connectoren voor gemakkelijke splicing of connectorisering. Connectorized Dual Window Couplers zijn beschikbaar met uw keuze van glasvezelconnectoren: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC en ST/UPC.
1 × 2 glasvezel koppelingen kenmerken en voordelen:
1)Laag overmatig verlies
2) Laag insetsverlies over
3) Beide bandpassages
4) Uitstekende uniformiteit
5) laag polarisatieafhankelijk verlies
6) Hoge directiviteit
7) Toepassingen
8) OTDR in twee kleuren
9) Full Duplex transmissie
10) Meerkleurige sensoren
11) Trunk/Loop vertakking
Certificering en naleving:
1) GR-1209 - CORE-vereisten voor passieve optische componenten
2) GR - 1221 - CORE Verzekering van de betrouwbaarheid van passieve optische componenten
3) GR - 326 - CORE-vereisten voor optische verbindingen voor één modus en jumpers
4) TIA-604 Internatabiliteitsnorm voor glasvezelconnectoren
5) Richtlijn RoHS inzake beperking van gevaarlijke stoffen.
Specificatie en parameter van de dubbelruitbreedkoppelaar:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 60,80 tot 7,40/≤ 1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 3/97 van de Commissie | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Terugkeerverlies ((dB) | ≥ 50 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: Aanpassing |
121x2 22- Ik heb het niet. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Aanpassing |
2525 μM vezel 09:900 μM losse vezel | VK: VK/UPC VK: VK/UPC 00: geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Werkgolflengte | Koppelingsverhouding | Lange vezels | Fibre-type | Type verbinding | Afmeting |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiberafdrukkoppelaar Toepassing:
FTTx-systemen
LAN, WAN en metro netwerken
Analoog/digitaal passief-optisch netwerk
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
met een vermogen van niet meer dan 10 W
Optisch testsysteem
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
