Productdetails:
|
| Modelnaam: | 1 × 4 FBT FC-koppelingsapparatuur met glasvezel | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | 250um blote vezels |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 4 met FC-aansluitingen |
| Markeren: | 1×4 vezel Optische FC Koppeling,De dubbele Optische Koppeling van de Vensterfc Vezel,FBT-de Enige Wijze van de Vezelkoppeling |
||

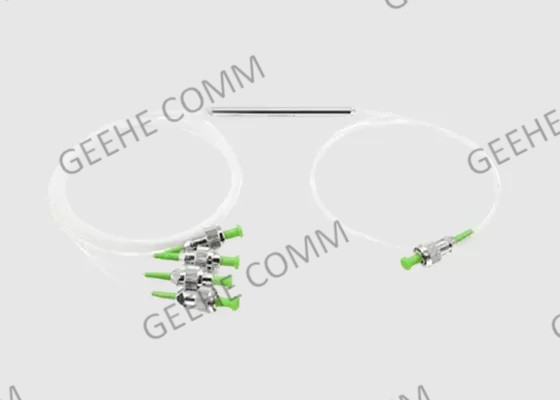

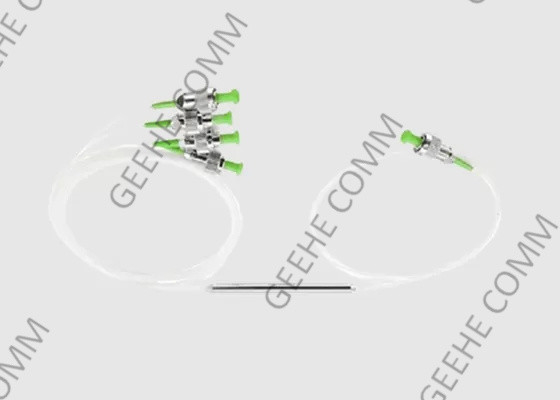

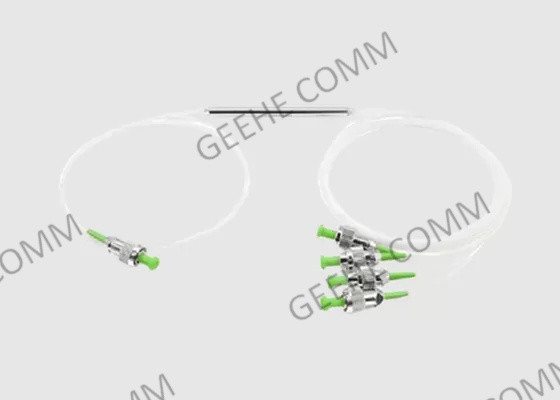

Single Mode Dual Window 1310& 1550nm 1×4 FBT Fiber Optic FC Coupler
Optische koppelingen Brief Introducties:
Fiber Fused Couplers / Splitters omvatten breedbandfiberfused couplers, polarisatiegevoelige miniatuurcirculatoren en gefuseerde enkelmodusgolflengte-divisie multiplexers.
MMFC-serie multi-mode single-window breedband gesmolten glasvezel koppelers zijn zeer stabiel voor multiport optisch signaal splitsing.SWFC / DWFC-serie gesmolten enkelvoudige of dubbele venster breedbandvezel 1x2 (2x2) koppelers zorgen voor nauwkeurige optische signaal koppeling en splitsing over een brede bandbreedte met hoge prestaties en hoge betrouwbaarheid.
MIOC 3- of 4-poort polarisatiegevoelige miniatuurcirculatoren hebben uitstekende optische eigenschappen over een breed golflengtebereik.SWD gesmolten enkelmodusgolflengte-divisie-multiplexers worden vervaardigd met behulp van gesmolten bikonische tapertechnologie.
1×4 glasvezel koppelingen kenmerken en voordelen:
1) SWFC / DWFC:
gefuseerde enkel- of dubbelruit breedbandvezelcouplers van 1x2 (2x2)
Biedt nauwkeurige koppeling en splitsing van optisch signaal over een brede bandbreedte met hoge prestaties en hoge betrouwbaarheid
2) SWD:
met een vermogen van niet meer dan 50 W
Gemaakt met behulp van gesmolten biconische conische technologie
3) MIOC:
met een vermogen van meer dan 50 W
Uitstekende optische eigenschappen over een breed golflengtebereik
4) MMFC:
met een vermogen van niet meer dan 50 W
Hoogstabiel voor het splitsen van optisch signaal met meerdere poorten
Specificatie en parameter van de dubbelruitbreedkoppelaar:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 60,80 tot 7,40/≤ 1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 3/97 van de Commissie | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Terugkeerverlies ((dB) | ≥ 50 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: Aanpassing |
121x2 22- Ik heb het niet. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Aanpassing |
2525 μM vezel 09:900 μM losse vezel | VK: VK/UPC VK: VK/UPC 00: geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Werkgolflengte | Koppelingsverhouding | Lange vezels | Fibre-type | Type verbinding | Afmeting |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiberafdrukkoppelaar Toepassing:
FTTx-systemen
LAN, WAN en metro netwerken
Analoog/digitaal passief-optisch netwerk
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
met een vermogen van niet meer dan 10 W
Optisch testsysteem
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
