Productdetails:
|
| Modelnaam: | Optische glasvezelcoupler 1310&1550nm | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50:50,30:70,10:90,5:95,1:99 | andere types: | Eén venster, twee vensters, drie vensters. |
| Apparatentype: | Gesmolten koppel | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Afmeting van het pakket: | Ø4x40; Ø4x54; 98x16x9mm | Aantal vezels: | 1 Invoer van vezels, 3 Uitvoer van vezels |
| Markeren: | De drievoudige Optische Koppeling van de Venstervezel,1x3 kies de Kabelkoppeling uit van de Wijzevezel,1550nm Koppeling van de vezel de Optische Kabel |
||

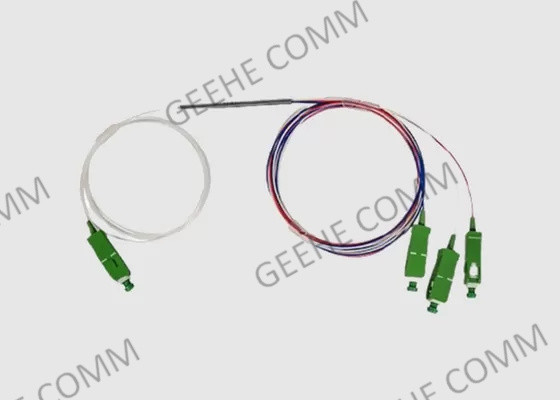

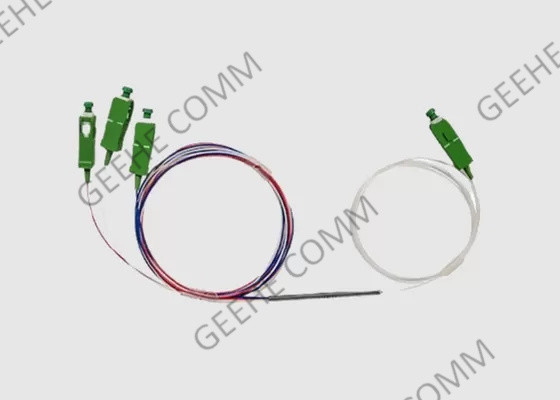

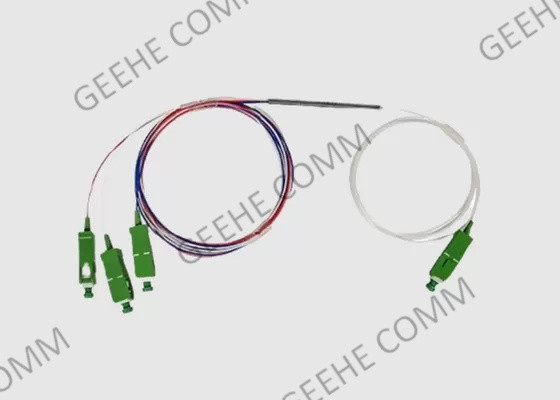

1x3 Single Mode Triple-Window Fiber Optic Coupler 1310&1550nm
Drie-venster optische koppelingen korte introductie:
1X3 en 3X3 bieden een zeer laag invoegverlies, een lage polarisatieafhankelijkheid en uitstekende milieustabiliteit.De componenten van de standaardcoupler voor eenmalige modus verrichten in alle soorten optische communicatiesystemen krachtssplitsings- en monitoringsfuncties.
1×3 fiberoptische koppelingen kenmerken en voordelen:
FBT-koppeling Vergelijk met PLC-splitter:
| Parameters | FBT-splitter | PLC-splitter |
| Vervaardigingsmethode | Twee of meer stukjes optische vezels worden aan elkaar gebonden en op een gesmolten-taper-vezelapparaat aangebracht.De vezels worden vervolgens getrokken volgens de uitgang tak en verhouding met een vezel wordt uitgekozen als de input. | Bestaat uit één optische chip en verschillende optische arrays, afhankelijk van de uitgangsverhouding. |
| Operatiegolflengte | 1310nm en 1550nm (standaard); 850nm (aanpassing) | 1260 nm -1650 nm (volledige golflengte) |
| Toepassing | HFC (netwerk van glasvezels en coaxialkabel voor CATV); alle FTIH-toepassingen. | Hetzelfde. |
| Prestaties | Bij grotere splitsingen kan betrouwbaarheid een probleem worden. | Goed voor alle splitsingen, hoge betrouwbaarheid en stabiliteit. |
| Invoer/Uitvoer | Eén of twee ingangen met een uitgang van maximaal 32 vezels. | Eén of twee ingangen met een uitgang van maximaal 64 vezels. |
| Pakket | Staalbuis (voornamelijk gebruikt in apparatuur); ABS Black-module (conventioneel) | Hetzelfde. |
| Input/outputkabel | kaal glasvezel; 0,9 mm, 2,0 mm en 3,0 mm | Hetzelfde. |
| Pakketgrootte | 1×2 tot 1×8 kleiner dan PLC | Meer dan 1×8, PLC Splitter grootte is kleiner |
| Stabiliteit en betrouwbaarheid | Stabiliteit is beter. | Hoge stabiliteit niet als FBT Splitter |
Specificatie en parameter van de drie vensters breedkoppeling:
| Parameter | P | Een | |||
| Werkgolflengte ((nm) | 1310&1490&1550 | ||||
| Bedrijfsbandbreedte ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fibertype ((dB) | Corning G652D OF Corning G657 A1 | ||||
| Invoegingsverlies (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05 tot en met 14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Terugkeerverlies ((dB) | ≥ 50 | ≥ 45 | |||
| Directiviteit (dB) | ≥ 55 | ||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||
* De bovenstaande specificatie is zonder aansluiting
* Andere specificaties kunnen op verzoek van de klant worden gedaan
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 345- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: op verzoek |
121x2 22- Ik heb het niet. |
1310&1490&1550nm | 0101:99 05- 05:95 ..... 5050.50 |
11 m x: op verzoek |
2550 μM vezels 09:900 μM losse vezels | VK: VK/UPC VK: VK/UPC 00Geen verbinding. |
A: A. B: B C:C |
|
| Graad | Portnummer | Operatie golflengte | Koppelingsverhouding | Lange vezels | Vlakken | Type aansluiting | Afmeting |
EX:WBC-P-12-345-50-1-25-00-A
1 × 2,2 × 2, FIber optische koppelaar Toepassing:
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
6)Garantie
Al onze fabrieksproducten met een garantie van 12 maanden, alle opmerkingen over onze producten zijn welkom om feedback aan ons te geven.
