Productdetails:
|
| Modelnaam: | met een vermogen van niet meer dan 50 W | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 2 |
| Markeren: | 2mm Koppeling van de Vezel de Optische Kabel,1×2 Koppeling van de vezel de Optische Kabel,Koppeling van de 980 Vezel de Optische Kabel |
||

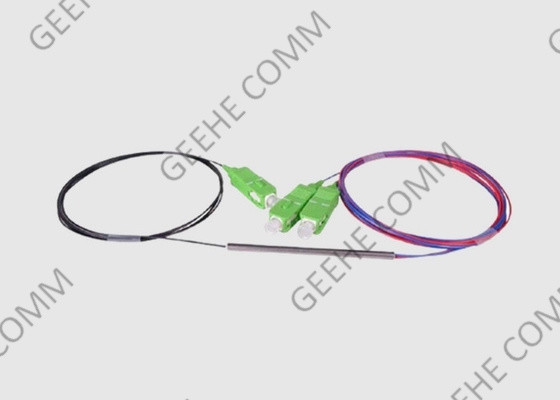

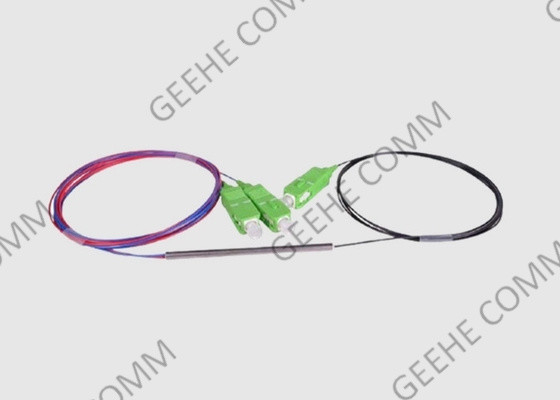

Single Mode 2mm Jacket 1×2 980 Ultra Small Coupler Optische Splitters
Optische koppelingen Brief Introducties:
Optische splitters met een enkelmodus met gesmolten bikonische conische (FBT) opties zijn verkrijgbaar in een breed scala aan splitverhoudingen voor verschillende toepassingen.Deze specifieke single-mode vezel koppelaar is verkrijgbaar in een verscheidenheid van jassen en het laag profiel roestvrijstalen buis pakket bi-directionele breedband prestaties.
FBT-koppelingen zijn gebaseerd op het standaard dubbel-venstertype en zijn met een zeer lage PDL van minder dan 0,06 dB geschikt voor toepassingen waarbij de PDL van het systeem van cruciaal belang is.
1 × 2 glasvezelcoupler Kenmerken en voordelen:
1) laag verlies&laag WDL
2) Ultra lage PDL
3) Ultrabreedte van de bandbreedte +/- 80 nm
4) Hoge directiviteit
5) Minipakket
6) Dubbele werkruimte
7) Compact pakket
Specificatie en parameter van de dubbelruitbreedkoppelaar:
|
1×2 980 Ultra-kleine maatkoppelplaatTechnische specificatie voor de aankoop van optische splitters ((80u 980 vezels) Versie: A/0 |
|||||||||
| Prestatiespecificaties | Parameters | Specificaties | Eenheid | Notitie | |||||
| werkgolflengte Bereik | 970 tot en met 980 | nm | |||||||
| Invoegingsverlies | 25 | Maximaal | 1.6 | dB | |||||
| Min. | 1.2 | ||||||||
| 75 | Maximaal | 6.6 | dB | ||||||
| Min. | 5.5 | ||||||||
| Verlies afhankelijk van polarisatie | ≤ 0.1 | dB | |||||||
| Temperatuurafhankelijk verlies | ≤ 0.15 | dB | |||||||
| Richtlijnen | ≥ 50 | dB | |||||||
| Werktemperatuur | -5 tot 75 | °C | Max. optisch vermogen | mW | 500 | ||||
| Bergingstemperatuur | -40 tot 85 | °C | Werkvochtigheid | % | 0 tot 90 | ||||
| Betrouwbaarheidseisen | Voldoet aan GR-1209-CORE en GR-1221-CORE | ||||||||
| Verpakkingsspecificaties | Parameters | Specificaties | |||||||
| Vlakken | CS980-80-20/165, of andere vezels | ||||||||
| Afmeting | Φ2.4-L25 ((mm) | ||||||||
| Langheid van de staart (alle haven) | 1.0 ± 0,1 m | ||||||||
| Kleurcode van de vezels | 25% port | ||||||||
| - Ik weet het. | Optische connector (alle poorten) | Geen | |||||||
|
Vermelding: 1Het golflengte-afhankelijke verlies is het verschil tussen het maximale invoegingsverlies en het minimale invoegverlies over het gehele werkgolflengtebereik. 2Temperatuurafhankelijke verliezen worden gedefinieerd als de variatie van het inbrengverlies over het gehele werktemperatuurbereik. 3Het betrouwbaarheidsverslag van 1000 uur voor 85°C, 85% RH of 75°C, 90% RH dient te worden verstrekt.
|
|||||||||
1x2 glasvezel koppelingsapplicatie:
FTTx-systemen
LAN, WAN en Metro Netwerken
Analoog/digitaal passief-optisch netwerk
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
met een vermogen van niet meer dan 10 W
Optisch testsysteem
Wuhan Geehe Services:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
