Productdetails:
|
| Modelnaam: | met een vermogen van niet meer dan 50 W | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 2 |
| Markeren: | 1×2 WDM Vezelsplitser,1550 WDM Vezelsplitser,980 WDM Vezelsplitser |
||

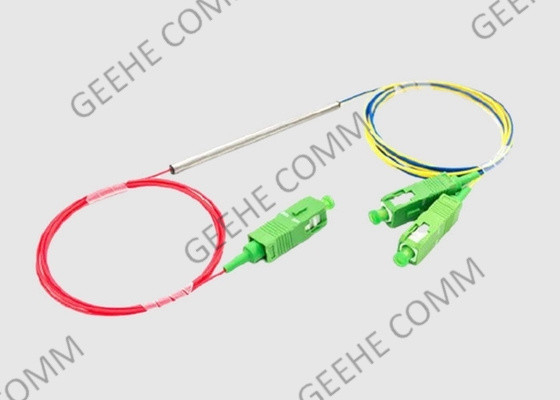

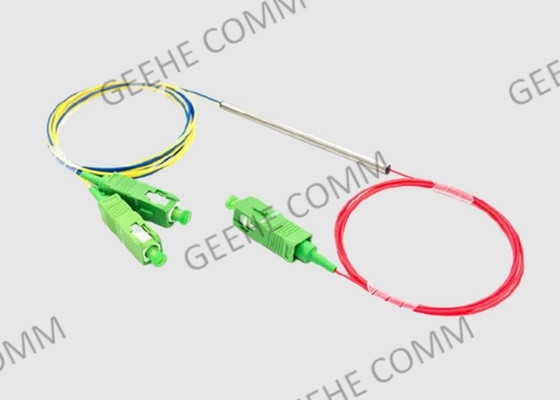

1 × 2 metalen buis 980 & 1550 Kleine WDM-optische splitsers met SC-connectoren
Optische koppelingen Brief Introducties:
Single-mode (SM) koppelers/splitters zijn op maat gemaakt volgens de specificaties van onze klanten.1We bouwen metalen buizen, ABS-dozen, plastic modules,met een vermogen van meer dan 50 W.
FBT-koppelingen zijn gebaseerd op het standaard dubbel-venstertype en zijn met een zeer lage PDL van minder dan 0,06 dB voor een koppelingverhouding van 50/50 geschikt voor toepassingen waarbij de PDL van het systeem van cruciaal belang is.
1 × 2 glasvezelcoupler Kenmerken en voordelen:
1) laag verlies&laag WDL
2) Ultra lage PDL
3) Ultrabreedte van de bandbreedte +/- 80 nm
4) Hoge directiviteit
5) Minipakket
6) Dubbele werkruimte
7) Compact pakket
Specificatie en parameter van de dubbelruitbreedkoppelaar:
|
1×2 980 &1550 Kleine WDM-technische specificatie voor de aankoop van optische splitters Versie:A/0 |
||||||||
| Prestatiespecificaties | Parameters | Specificaties | Eenheid | Notitie | ||||
| Werkgolflengte van het signaal Bereik (λs) | 1528-1569 | nm | ||||||
| Werkgolflengte van de pomp Bereik (λp) | 965 tot en met 985 | nm | ||||||
| Invoegingsverlies | signaal common@ls | ≤ 0.20 | dB | |||||
| pomp common@lp | ≤ 0.20 | dB | ||||||
| Isolatie | signaal common@ls | ≥ 20 | dB | |||||
| pomp common@lp | ≥ 17 | dB | ||||||
| Verlies afhankelijk van polarisatie | ≤ 0.05 | dB | ||||||
| Temperatuurafhankelijk verlies | ≤ 0.15 | dB | ||||||
| Richtlijnen | ≥ 55 | dB | ||||||
| Werktemperatuur | -5 tot 75 | °C | Max. optisch vermogen | mW | 500 | |||
| Bergingstemperatuur | -40 tot 85 | °C | Werkvochtigheid | % | 0 tot 90 | |||
| Betrouwbaarheidseisen | Voldoet aan GR-1209-CORE en GR-1221-CORE | |||||||
| Verpakkingsspecificaties | Parameters | Specificaties | ||||||
| Vlakken | OFS 980-20 of andere vezels | |||||||
| Afmeting | Φ2.4-L30 ((mm) | |||||||
| Langheid van de staart (alle haven) | 1.0 ± 0,1 m | |||||||
| - Ik weet het. | Optische connector (alle poorten) | Geen | ||||||
|
Vermelding: 1Het golflengte-afhankelijke verlies is het verschil tussen het maximale invoegingsverlies en het minimale invoegverlies over het gehele werkgolflengtebereik. 2Temperatuurafhankelijke verliezen worden gedefinieerd als de variatie van het inbrengverlies over het gehele werktemperatuurbereik. 3Het betrouwbaarheidsverslag van 1000 uur voor 85°C, 85% RH of 75°C, 90% RH dient te worden verstrekt. |
||||||||
1x2 glasvezel koppelingsapplicatie:
FTTx-systemen
LAN, WAN en Metro Netwerken
Analoog/digitaal passief-optisch netwerk
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
Wuhan Geehe Services:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
