Productdetails:
|
| Modelnaam: | met een vermogen van niet meer dan 50 W | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 3 |
| Markeren: | 1 tot Koppeling van de 3 Vezel de Optische Kabel,Koppeling van de de Vezel de Optische Kabel van de staalbuis,1 tot 3 Gesmolten Vezelkoppeling |
||

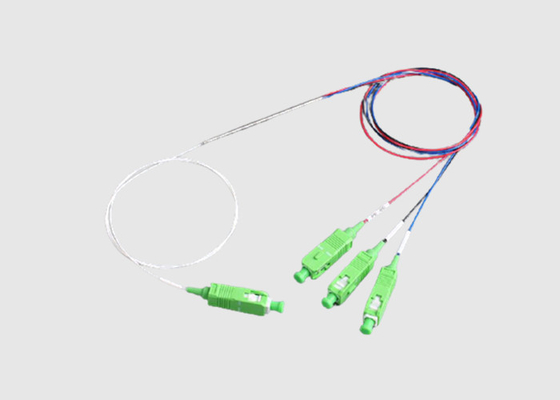

Optische splitser 1 tot en met 3 staalbuis enkelmodus gesmolten vezelkoppelaar
Optische koppelingen Brief Introducties:
FBT-optische koppeling (splitter) 3 in 1 uit staalbuis single mode gefuseerd type vezel koppeling FBT-optische vezelsplitter kan worden toegevoegd met SC-FC-LC-ST-vezelconnectoren volgens de vereisten van klanten.Alleenstaand 0.9mm losse buisvezel, golflengte 1310/1550nm of 1310/1490/1550nm, standaard splitsingsverhouding 33/33/33, U kunt ook 30/30/40,30/35/35 aanpassen om in te passen voor binnen/buiten glasvezel terminal apparaat.
FBT-koppelingen passeren alleen gedefinieerde golflengten. Bijvoorbeeld in een FBT-koppeling met een enkel venster, zal er normaal gesproken een gedefinieerde golflengte 1310 zijn, dan ondersteunt het alleen 1310-golflengte.
1 × 3 glasvezelcoupler Kenmerken en voordelen:
1) laag verlies&laag WDL
2) Ultra lage PDL
3) Ultrabreedte van de bandbreedte +/- 80 nm
4) Hoge directiviteit
5) Minipakket
6) Verschillende combinaties van koppelverhouding
7) Lage crosstalk & overmatig verlies
8) Hoge optische terugkeerverlies
9) Beschikbaar in twee/drie golflengten
10) Optieve aansluitingen op aanvraag
11) Verkrijgbaar in 250um en 900um vezels, 2 mm of 3 mm
Specificatie en parameter van de dubbelruitbreedkoppelaar:
|
1X3 33x33x33 1310&1550nm kleine grootte WBC Technische specificatie voor de aankoop van optische splitters Versie:A/0 |
||||||||||||
| Parameters | Eenheid | Specificaties | ||||||||||
| Werkgolflengtebereik | nm | 1310±20 en 1550±20 | ||||||||||
| Invoegverlies (over het gehele golflengtebereik) | dB | ≤ 55 | ||||||||||
| Optisch terugkeerverlies | Min. | dB | 50 | |||||||||
| Richtlijnen | Min. | dB | 55 | |||||||||
| Verlies afhankelijk van polarisatie | Maximaal | dB | 0.2 | |||||||||
| Temperatuurafhankelijk verlies | Maximaal | dB | 0.15 | |||||||||
| Werktemperatuur | °C | -5 tot 75 | Max. optisch vermogen | mW | 500 | |||||||
| Bergingstemperatuur | °C | -40 ~ 85 | Werkvochtigheid | % | 0 ~ 90 | |||||||
| Betrouwbaarheidseisen | Voldoet aan GR-1209-CORE en GR-1221-CORE | |||||||||||
| Verpakkingsspecificaties | ||||||||||||
| Afmeting van het pakket | Φ3.0×L48 of Φ3.0×L45 | Lange vezels | 1 ± 0,1 m | |||||||||
| Vlakken | Corning SMF28 of andere vezels | |||||||||||
| Pigtail type | 250um blote vezels | |||||||||||
| Kleurcode van de vezels | - Geen enkele. | |||||||||||
| Verbindingen | - Geen enkele. | |||||||||||
|
Vermelding: 1Temperatuurafhankelijke verliezen worden gedefinieerd als de variatie van het inbrengverlies over het gehele werktemperatuurbereik.
2Het betrouwbaarheidsverslag van 1000 uur voor 85°C, 85% RH of 75°C, 90% RH dient te worden verstrekt.
|
||||||||||||
1 × 3 glasvezel koppelingen Toepassing:
FTTx-systemen
LAN, WAN en Metro Netwerken
Analoog/digitaal passief-optisch netwerk
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
Wuhan Geehe Services:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
