Productdetails:
|
| Modelnaam: | optische splitsercoupler | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 3 |
| Markeren: | 1565nm Koppeling van de vezel de Optische Kabel,1×3 Koppeling van de vezel de Optische Kabel,1×3 optische Splitserskoppeling |
||

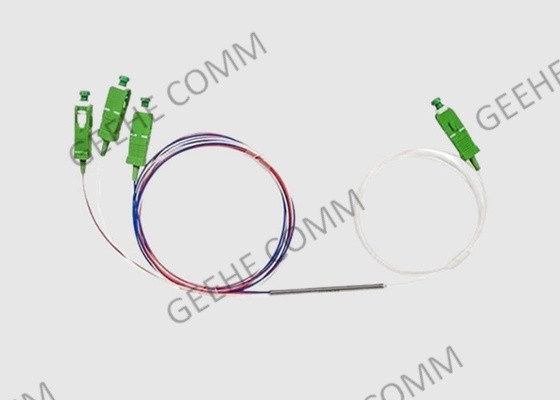

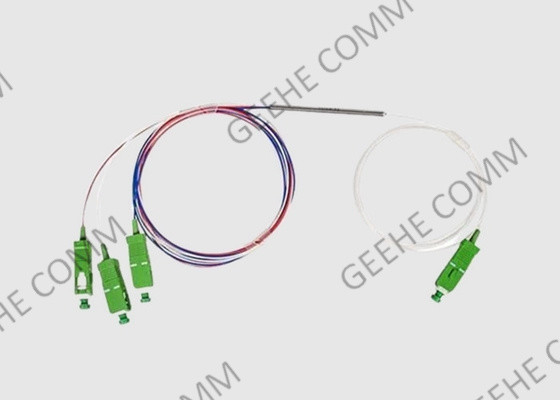

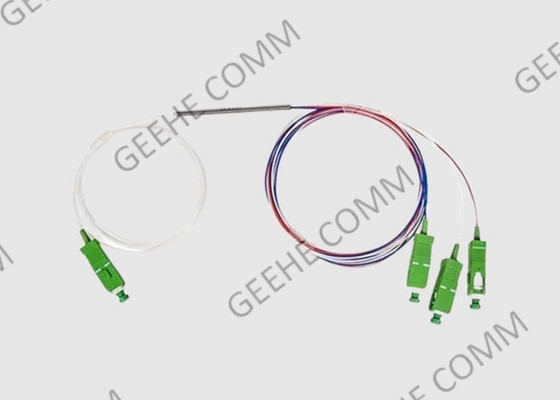

Ultra Size 1525-1565nm 1×3 breedband optische splitsercoupler
Optische koppelingen Brief Introducties:
Single Mode (SM) koppelers/splitters zijn op maat gemaakt volgens de specificaties van onze klanten.1We bouwen metalen buizen, ABS-dozen, plastic modules,met een vermogen van meer dan 50 W.
FBT-koppelingen zijn gebaseerd op het standaard dubbel-venstertype en zijn met een zeer lage PDL van minder dan 0,06 dB voor een koppelingverhouding van 50/50 geschikt voor toepassingen waarbij de PDL van het systeem kritisch is.Het terugkerende verlies, UPC ≥ 65DB, APC ≥ 50DB met hoge connectiviteit.
1 × 2 glasvezelcoupler Kenmerken en voordelen:
1) laag verlies&laag WDL
2) Ultralage PDL
3) Ultrabreedte van de bandbreedte +/- 80 nm
4) Hoge directiviteit
5) Minipakket
6) Dubbele werkruimte
7) Compact pakket
Specificatie en parameter van de dubbelruitbreedkoppelaar:
|
1X3 33x33x33 1525-1565nm WBC Technische specificatie voor de aankoop van optische splitters Versie:A/0 |
|||||||||
| Parameters | Eenheid | Specificaties | |||||||
| Werkgolflengtebereik | nm | 1525-1565 | |||||||
| Invoegverlies (over het gehele golflengtebereik) | dB | 4.6-5.2 | |||||||
| Optisch terugkeerverlies | Min. | dB | 50 | ||||||
| Uniformiteit | Maximaal | dB | 0.6 | ||||||
| Richtlijnen | Min. | dB | 55 | ||||||
| Verlies afhankelijk van polarisatie | Maximaal | dB | 0.2 | ||||||
| Temperatuurafhankelijk verlies | Maximaal | dB | 0.15 | ||||||
| Werktemperatuur | °C | -5 tot 75 | Max. optisch vermogen | mW | 500 | ||||
| Bergingstemperatuur | °C | -40 ~ 85 | Werkvochtigheid | % | 0 ~ 90 | ||||
| Betrouwbaarheidseisen | Voldoet aan GR-1209-CORE en GR-1221-CORE | ||||||||
| Verpakkingsspecificaties | |||||||||
| Afmeting van het pakket | Φ4.0×L60 | Lange vezels | 1 ± 0,1 m | ||||||
| Vlakken | Corning SMF28 of andere vezels | ||||||||
| Pigtail type | 250um blote vezels met 900um losse buis | ||||||||
| Kleurcode van de vezels | - Geen enkele. | ||||||||
| Verbindingen | - Geen enkele. | ||||||||
|
Vermelding: |
|||||||||
1 × 3 glasvezel koppelingen Toepassing:
FTTx-systemen
LAN, WAN en Metro Netwerken
Analoog/digitale passieve optische netwerken
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
Wuhan Geehe Services:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
