Productdetails:
|
| Modelnaam: | Eenvoudige FBT Splitter 1550 0,9 mm | Het optische Type van Koppelingsconfiguratie: 1x2 werkende Golflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1 × 2 |
| Markeren: | 9/125 Singlemode FBT-Splitser,de Splitser van 1x2 FC/APC FBT,0.9mm 10/90 FBT-Splitser |
||

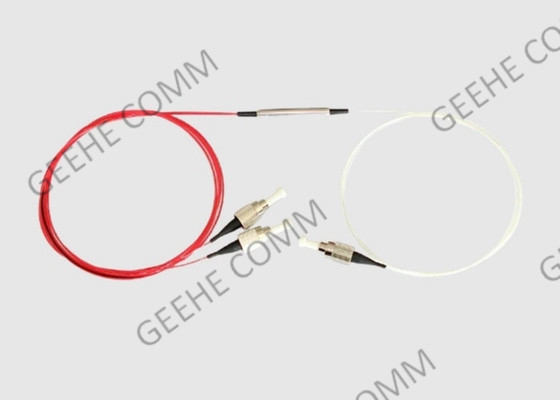

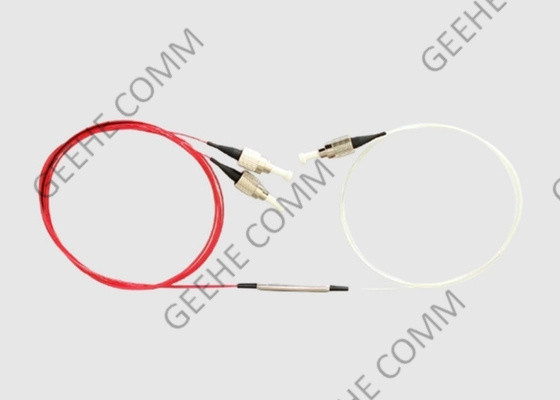

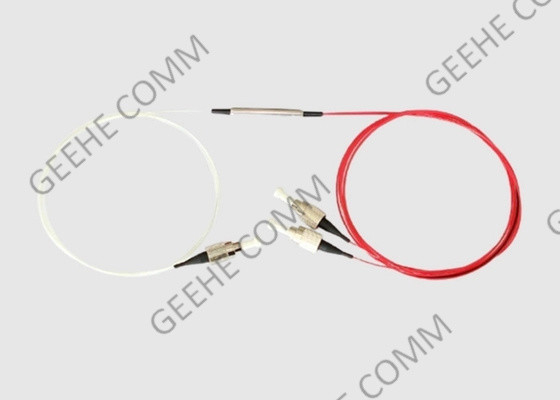

1x2 FC/APC FC/APC 9/125 Single-mode FBT Splitter 1550 0,9mm 10/90 Split ratio
Optische koppelingen Brief Introducties:
Geehe glasvezel koppelers (splitters) zijn verkrijgbaar in een breed scala aan stijlen en maten om licht te splitsen of te combineren met minimaal verlies.Alle splitters worden vervaardigd met behulp van een zeer eenvoudig proces dat betrouwbareSplitters kunnen worden vervaardigd in aangepaste vezellengtes en met elk type aansluiting.
WDM (wavelength-division multiplexing), die passieve multiplexers en demultiplexers zijn.Deze toebehoren maken het mogelijk om signalen met verschillende golflengten te concentreren op één enkele glasvezelkabel of, omgekeerd, om signalen met verschillende golflengten te scheiden naar verschillende uitgangen op de WDM-module.
1 × 2 glasvezelcoupler Kenmerken en voordelen:
1) Laag invoegverlies
2) Hoge reflectieverhoudingen
3) Selectieve verwerking over golflengten of bandbreedte
4) Hoge thermische en mechanische stabiliteit
5) Splitsingsratio's kunnen worden gekozen (1%... 50%)
6) Goede gelijkmatigheid van kanaal tot kanaal
7) Productie volgens de specificaties van de klant
Specificatie en parameter van de dubbelruitbreedkoppelaar:
|
1×2 980 &1550 Kleine WDM-technische specificatie voor de aankoop van optische splitters Versie:A/0 |
||||||||
| Prestatiespecificaties | Parameters | Specificaties | Eenheid | Notitie | ||||
| Werkgolflengte van het signaal Bereik (λs) | 1528-1569 | nm | ||||||
| Werkgolflengte van de pomp Bereik (λp) | 965 tot en met 985 | nm | ||||||
| Invoegingsverlies | signaal common@ls | ≤ 0.20 | dB | |||||
| pomp common@lp | ≤ 0.20 | dB | ||||||
| Isolatie | signaal common@ls | ≥ 20 | dB | |||||
| pomp common@lp | ≥ 17 | dB | ||||||
| Verlies afhankelijk van polarisatie | ≤ 0.05 | dB | ||||||
| Temperatuurafhankelijk verlies | ≤ 0.15 | dB | ||||||
| Richtlijnen | ≥ 55 | dB | ||||||
| Werktemperatuur | -5 tot 75 | °C | Max. optisch vermogen | mW | 500 | |||
| Bergingstemperatuur | -40 tot 85 | °C | Werkvochtigheid | % | 0 tot 90 | |||
| Betrouwbaarheidseisen | Voldoet aan GR-1209-CORE en GR-1221-CORE | |||||||
| Verpakkingsspecificaties | Parameters | Specificaties | ||||||
| Vlakken | OFS 980-20 of andere vezels | |||||||
| Afmeting | Φ2.4-L30 ((mm) | |||||||
| Langheid van de staart (alle haven) | 1.0 ± 0,1 m | |||||||
| - Ik weet het. | Optische connector (alle poorten) | Geen | ||||||
|
Vermelding: 1Het golflengteafhankelijke verlies is het verschil tussen maximaal insetverlies en minimaal insetverlies over het gehele werkgolflengtebereik. 2Temperatuurafhankelijke verliezen worden gedefinieerd als de variatie van het inbrengverlies over het gehele werktemperatuurbereik. 3Het betrouwbaarheidsverslag van 1000 uur voor 85°C, 85% RH of 75°C, 90% RH dient te worden verstrekt. |
||||||||
1x2 glasvezel koppelingsapplicatie:
1Tele/gegevenscommunicatie op lange afstand
2. Optische vezelapparatuur en -systemen
3. CATV-systemen
4. lokaal netwerk, PON en FTTH
5. Glasvezelsensoren
6. Naleving
Naleving
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Wuhan Geehe Services:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
