Productdetails:
|
| Modelnaam: | De Vezel Optische Koppelingen van Mini Size 1×4 | Operatiegolflengte: | 1310nm, 1490nm, 1550 NM |
|---|---|---|---|
| Splits ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 enz. | andere types: | Singlewindow, Dualwindow, Triplewindow |
| Functie: | Vezeldistributie | Pre-geëindigd beschikbaar: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, EN ST/UPC |
| Polarisatiegroepering: | Langzame as of Snelle as | Vlakken: | PM Vezel Kabel |
| Pakkettype: | staalbuis | Configuratietype: | 1×4 |
| Markeren: | 1×4 vezel Optische Koppeling,1310nm vezel Optische Koppeling,1490nm vezel Optische Koppeling |
||

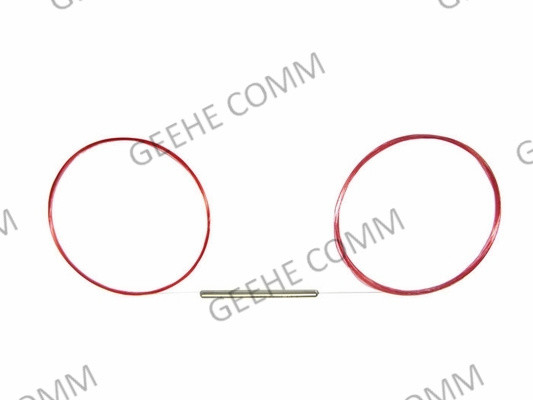

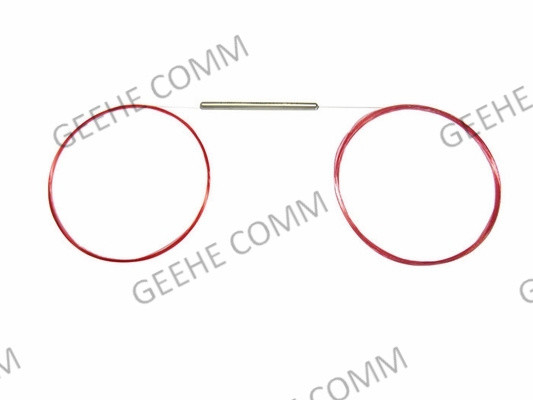

Mini grootte 1 × 4 glasvezel koppelingen
Optische koppelingen Brief Introducties:
FBT Couplers (Splitter) maakt gebruik van precisie-technologie om licht van enkele/meerdere ingangen naar enkele/meerdere uitgangen in beide richtingen te combineren of te verdelen.Ze zijn ontworpen voor het splitsen van stroom en het aftappen van telecommunicatieapparatuur, CATV-netwerk en testapparatuur.
1×4 FBT-koppeling is een optische splitter die de Fused Biconic Taper (FBT) -techniek gebruikt.De FBT-techniek is een bekende industriële technologie voor het splitsen van optische vermogen en/of het splitsen van golflengten.De gesmolten vezelcoupler wordt gecreëerd door twee blote vezels te fuseren en het gesmolten gedeelte te trekken om de gewenste optische eigenschappen te bereiken.FBT-koppelingen worden samengevoegd in boomstructuren om optische splitsingseffecten te combineren om een vermogen van 1 × N of 2 × N te creëren, waarbij N is het aantal gewenste uitgangen.
1 × 2 glasvezel koppelingen kenmerken en voordelen:- Ik weet het niet.
1) Laag invoegverlies
2) Lage PDL
3) Compact ontwerp
4) Goede gelijkmatigheid van kanaal tot kanaal
5) Hoge directiviteit
6) Hoge betrouwbaarheid en stabiliteit
7) Er zijn verschillende koppelverhoudingen beschikbaar
1×4 FBT-koppeling Specificatie en parameter:
|
1X4 25x25x25x25 1525-1565nm kleine grootte WBC Technische specificatie voor de aankoop van optische splitters Versie:A/0 |
|||||||||
| Parameters | Eenheid | Specificaties | |||||||
| Werkgolflengtebereik | nm | 1525-1565 | |||||||
| Invoegverlies (over het gehele golflengtebereik) | dB | 6.0-6.8 | |||||||
| Optisch terugkeerverlies | Min. | dB | 50 | ||||||
| Uniformiteit | Maximaal | dB | 0.6 | ||||||
| Richtlijnen | Min. | dB | 55 | ||||||
| Verlies afhankelijk van polarisatie | Maximaal | dB | 0.2 | ||||||
| Temperatuurafhankelijk verlies | Maximaal | dB | 0.15 | ||||||
| Werktemperatuur | °C | -5 tot 75 | Max. optisch vermogen | mW | 500 | ||||
| Bergingstemperatuur | °C | -40 ~ 85 | Werkvochtigheid | % | 0 ~ 90 | ||||
| Betrouwbaarheidseisen | Voldoet aan GR-1209-CORE en GR-1221-CORE | ||||||||
| Verpakkingsspecificaties | |||||||||
| Afmeting van het pakket | Φ3.0×L48 of Φ3.0×L45 | Lange vezels | 1 ± 0,1 m | ||||||
| Vlakken | Corning SMF28 of andere vezels | ||||||||
| Pigtail type | 250um blote vezels | ||||||||
| Kleurcode van de vezels | - Geen enkele. | ||||||||
| Verbindingen | - Geen enkele. | ||||||||
|
Vermelding: 1Temperatuurafhankelijke verliezen worden gedefinieerd als de variatie van het inbrengverlies over het gehele werktemperatuurbereik. 2Het betrouwbaarheidsverslag van 1000 uur voor 85°C, 85% RH of 75°C, 90% RH dient te worden verstrekt.
|
|||||||||
Bestelgegevens:
| WBC- | - Ik weet het niet. | X2- | 35- | XX- | - Ik weet het niet. | XX- | XX- | X |
| P: Voorschot A: Klasse A X: Aanpassing |
121x2 22- Ik heb het niet. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Aanpassing |
2525 μM vezel 09:900 μM losse vezel | VK: VK/UPC VK: VK/UPC 00: geen aansluiting |
A: A. B: B C:C |
|
| Graad | Portnummer | Werkgolflengte | Koppelingsverhouding | Lange vezels | Fibre-type | Type verbinding | Afmeting |
EX:WBC-P-12-35-50-1-09-0-B
1x2 glasvezel koppelingsapplicatie:
FTTx-systemen
LAN, WAN en Metro Netwerken
Analoog/digitaal passief-optisch netwerk
Telecommunicatie op lange afstand
Transmitter/ontvanger-module in mini-grootte
Optisch communicatiesysteem
Optisch communicatiesysteem
Optisch vermogenverdelingssysteem
met een vermogen van niet meer dan 10 W
Optisch testsysteem
Wuhan Geehe Service:
1) Hoge milieustabiliteit
Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage rugreflectie en goede uniformiteit
2) Compacte structuur
Kleine grootte, het kan direct worden geïnstalleerd in een verscheidenheid van transfer box en gewoon nemen weinig ruimte
3) Strikte kwaliteitscontrole
We garanderen dat elk product in de handen van klanten onderworpen is aan strenge testnormen.
4) Snelle levering
Met geschoolde en stabiele werknemers is alle orderomzet sneller dan bij de concurrenten
5) Fabriekscontrole
We werken samen met beroemde merken en Japanse klanten, met 15 jaar ervaring in fabrieksinspectie en zijn bekend met het hele inspectieproces door SGS
