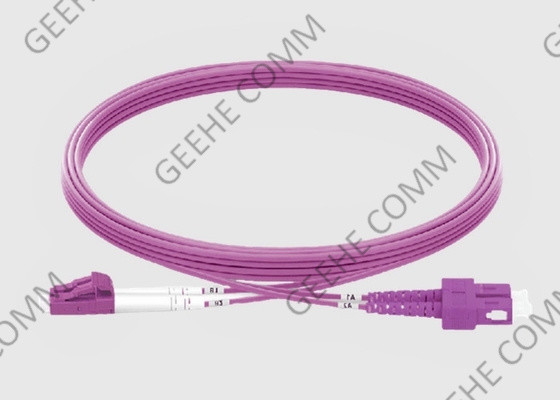

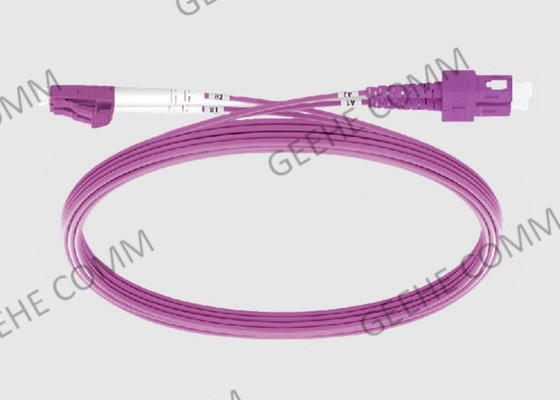

Productdetails:
|
| Modelnaam: | Fiber patch kabel SC naar LC | Materiaal van de omhulsel: | PVC (OFNR) |
|---|---|---|---|
| Kabellengte: | 1m of op maat | Aantal vezels: | 2 |
| Treksterkte (N): | ≥55 | Kabeldiameter: | 0.9mm, 1.6mm, 2mm of 3mm |
| Kleur: | Geel | Materiaal voor jassen: | Pvc, Stootbord (OFNR), Voltallige vergadering (OFNP), LSZH |
| Zija - Schakelaar 1: | LC UPC Duplex | Zijb - Schakelaar 1: | SC UPC DUPLEX |
| Markeren: | 2.0MM de Kabel van het Vezelflard,20M Duplex Multimode Fiber Flardkabel |
||
1Kort overzicht:
2SC tot LC patch cord Voordelen en kenmerken:
3. Optische vezel patch kabel toepassingen:
4. Specificatie en Technologie Parameter
| Parameters | Waarde | ||||
| Type aansluiting | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Centrale golflengte(nm) | 1310 of 1550,980 of 1060,850,780 | ||||
| Max.Invoegverlies(dB) | 0.3 | ||||
| Min. Extinctieverhouding(dB) | 23 | ||||
| Min.Return verlies(UPC)(dB) | 55 | ||||
| Min.Return verlies(APC)(dB) | 65 | ||||
| Belangrijkste oriëntatie | Langzame as | ||||
| Axis Alignment(Deg) | ±3 | ||||
| Werktemperatuur°C) | -20~+70 | ||||
| Bergingstemperatuur°C) | -40~+85 | ||||
| Fibertyp | PM Panda vezels | ||||
* Voor apparaten met connector.IL is 0,3 dB hoger,RL is 5 dB lager,ER is 2 dB lager.
* De standaard aansluittoets is uitgelijnd op de trage as.
5. LC&SC Connector Specification& Technology Parameter:
| Parameter | Eenheid | Indeks | |||
| Typ van het eindvlak | PC's | UPC | APC | ||
| IL | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Herhaalbaarheid | dB | ≤ 0.1 | |||
| uitwisselbaarheid | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| MM | dB | ≥ 36(Zonder APC-connector) | |||
| Paringstijden | >1000 | ||||
| Werktemperatuur | °C | -40 ~ +80 | |||
6. LC patch cord bestelgegevens:
| OFC | - X. | -XX | -XX | -XX | - X. | - X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Vezelmodus | Type aansluiting | Type aansluiting | Kabeldiameter | Type flenster | Lange vezels |
* EX: OFC-D-LA-LA-09-0-1.0
7Hoe kies ik vezel pleisters?
1)Fiberkabelmodus: enkelmodus of multimode
De modus van vezelpatchkabels geeft aan hoe lichtstralen in de vezel reizen.
2)Aantal vezelstrengen: simplex of duplex
Volgens het aantal vezelstrengen zijn er simplex- en duplexvezelpatchcords.simplexvezelpatchkabel bevat één enkele vezelstreng met één simplexconnector aan elk uiteindeHet kan worden gekoppeld aan een paar BiDi-transceivermodules met één poort.Overwegende dat het duplexvezelpatchkabel bestaat uit twee strengen glas of kunststof met één duplexconnector (of als twee simplexconnectoren beschouwd)Het wordt vaak gekoppeld aan gemeenschappelijke transceivers of dual fiber BiDi transceivers.
3) Kies het juiste type kabeljas (PVC/LSZH/OFNP/Armored)
Normaal gesproken zijn er drie soorten kabeljassen: polyvinylchloride (PVC), low smoke zero halogen (LSZH) en optische vezel niet-geleidende plenum (OFNP).Je kunt er functies te zien in de onderstaande figuur en kies de juiste voor uw netwerk.
4) Type aansluiting: LC, SC, ST of andere
Er zijn veel connectortypen die worden gebruikt in vezelpatchkabels zoals LC, SC, ST, MTP of MPO die in dit artikel worden vermeld.er is een nieuwste connector ontwerp genaamd MDC connectorDe verschillende connectortypen moeten in verschillende interfaces worden aangesloten.dus u kunt beter bevestigen het type interface van de apparaten die u de eerste keer gebruikt.
5) Kies het juiste connectorpoetstype (UPC/APC)
Aangezien het verlies van de APC-connector lager is dan dat van de UPC-connectoren, is de optische prestatie van de APC-connectoren meestal beter dan die van de UPC-connectoren.de APC-connectoren worden veel gebruikt in toepassingen zoals FTTx, passief optisch netwerk (PON) en golflengte-divisie multiplexing (WDM) die gevoeliger zijn voor retourverlies.Dus je moet de voor- en nadelen afwegen.Bij die toepassingen die hoge precisie optische vezels signaleren, moet APC de eerste overweging zijn, maar minder gevoelige digitale systemen zullen even goed presteren met behulp van UPC.connector kleur van APC patch kabel is groen, en van UPC patch kabel is blauw.
8De fabrieksdienst:
Hoge OEM-service voor merken.
