Productdetails:
|
| Modulenaam: | 1550NM Wideband Koppelingen | Haventype: | 1×2 |
|---|---|---|---|
| Vezeltype: | Vezel alle havens of SM-vezel | Jasje: | 250um of 900nm of anderen |
| Schakelaars: | Met de Schakelaars van FC UPC | Vlechtlengte: | 1m, 1.5m of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Werkende Golflengte: | 980~1620 NM | Pakket: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | 1550NM Wideband Koppelingen,Wideband Koppelingen van de staalbuis 1550NM |
||

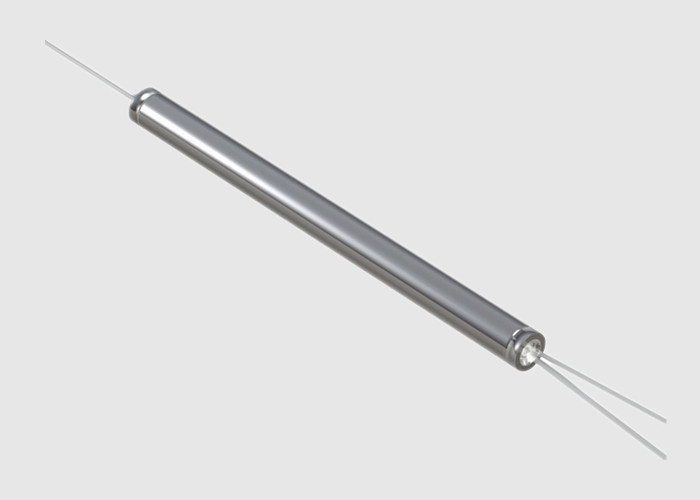

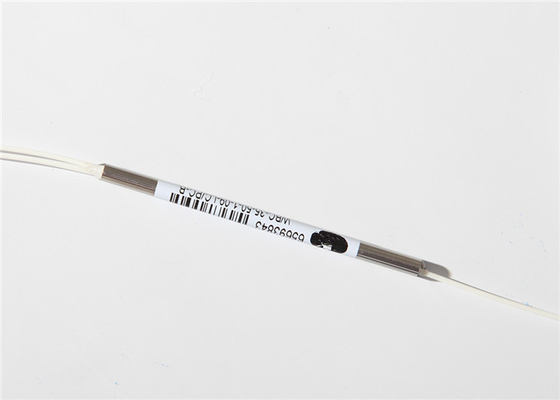

Enige de Buis1550nm Wideband Koppelingen van het Wijzestaal
Basisinformatie:
Wideband dubbele het venster Wideband Koppelingen van CouplersThe (WBC) verdelen of koppelen optische macht in twee golflengtegebieden terwijl het handhaven van een zeer brede werkende bandbreedte.
Spleet en koppelings de verhoudingen zijn beschikbaar bij 1% aan 99%. WBCs wordt wijd overwogen één van de rendabelste oplossingen voor optisch energiebeheer. WBC is een alle-vezelapparaat, op de gesmolten biconic technologie van Geehe wordt gebaseerd, en en ontworpen vervaardigd om aan militaire en Telcordia-vereisten te voldoen dat.
Van Spits materiaal aan software, is elke stap R&D door eigen team, is de kwaliteit stabieler.
.
1×2 gesmolten WDM Benefit&Features:
Gesmolten WDM Benefit&Features:
* Gr.-1209-KERN Eisen ten aanzien van passieve optische componenten
* Van de gr.-1221-KERN de eisen Betrouwbaarheidsverzekering ten aanzien van passieve optische componenten
* Gr.-326-KERN Eisen ten aanzien van single-mode optische de verbindingsdradenassemblage van het schakelaarszand
* Interpretabilitynorm van de tia-604 Vezel optische schakelaar
* ROHS Richtlijn betreffende de beperking van gevaarlijke stoffen
1×2 gesmolten WDM Toepassingen:
De Parameters van de Specifications&technologie:
| Parameter | 980/1550nm WDM of 1060/1550nm-WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Vezeltype (dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkende Golflengte (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Werkende Bandbreedte (NM) | ±10/20 | ±15 | ±15 | ||||||
| Rang | P | A | P | A | P | A | P | A | |
| Toevoegingsverlies (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolatie (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Gerichtheid (dB) | ≥55 | ||||||||
| Werkende Temperatuur (℃) | -40 ~ +85 | ||||||||
* De bovengenoemde specificatie sluit de schakelaar uit
* Andere specificaties kunnen op klant worden gemaakt vereist
Het opdracht geven van tot Informatie:
| WDM- | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: aanpassing |
25:250μM Fiber 09:900μM losse Vezel 20: 2mm kabel 30: 3mm kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Geen schakelaar |
A: A B: B C: C |
|||||
| Rang | Verrichtingsgolflengte | Vezeltype | Vezellengte | Vlechttype | Verbind Type | Afmeting | ||||
WDM Kabeltypes:
1. Single-mode vezels staan één wijze toe om zich te verspreiden.
2. Multimode vezels steunen de propagatie van veelvoudige wijzen.
3. De golflengtewaaier is de waaier van golflengten WDM in zal werken.
4. Geroepen bandbreedte, de ook kanaal het uit elkaar plaatsen, is de grootte van de vensters in NM.
5. Kanaal het uit elkaar plaatsen is het centrum-aan-centrum verschil in frequentie tussen naburige kanalen. Twee honderd GHz beantwoordt aan .4 NM het uit elkaar plaatsen, 100 beantwoordt GHz aan .2 NM het uit elkaar plaatsen, en 50 GHz beantwoordt aan .1 NM het uit elkaar plaatsen.
6. Het aantal kanalen is het aantal kanalen het apparaat informatie moet verzenden. Dit aantal kan zich van 4 tot 160 met ontwerpverhogingen uitstrekken die meer kanalen toevoegen.
7. Het toevoegingsverlies is de vermindering door de toevoeging van de multiplextelegrafen van de golflengteafdeling (WDM) wordt veroorzaakt in een optisch transmissiesysteem dat.
Het polarisatie-afhankelijke verlies is de maximumafwijking in toevoegingsverlies over alle staten van de inputpolarisatie.
