Productdetails:
|
| modulenaam: | 980/1550NM breedbandkoppelingen | Poorttype: | 1 × 2 |
|---|---|---|---|
| Vezeltype: | Vezel alle poorten of SM-vezel | Jacket: | 250um of 900nm of anderen |
| Verbindingen: | Met FC UPC Connectoren | Vlechtlengte: | 1M, 1.5M of aangepast |
| Gemeenschappelijke Pashaven: | PM980, PM1310 OF PM1550 | Optiekanaal: | 2, 4, 8, 16, 18, 36, 48 Kanalen |
| Operatiegolflengte: | 980~1620 NM | Verpakking: | Origineel Kartonpakket; Als eis van klanten |
| Markeren: | 1550nm Wideband WDM Combine,WDM Combine maakte Wideband Koppelingen ruw |
||

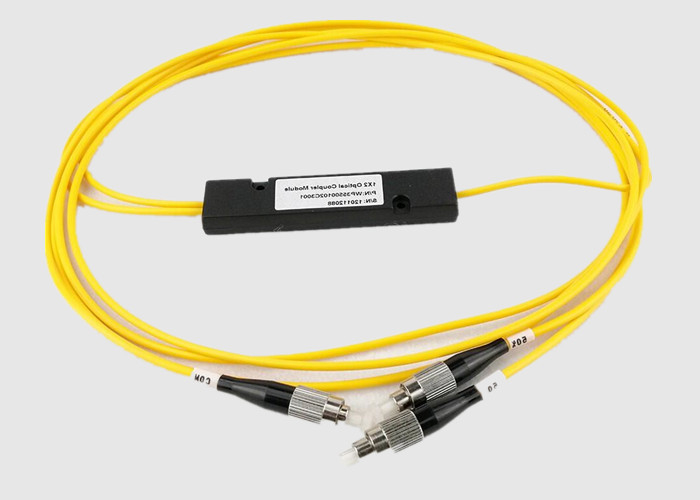

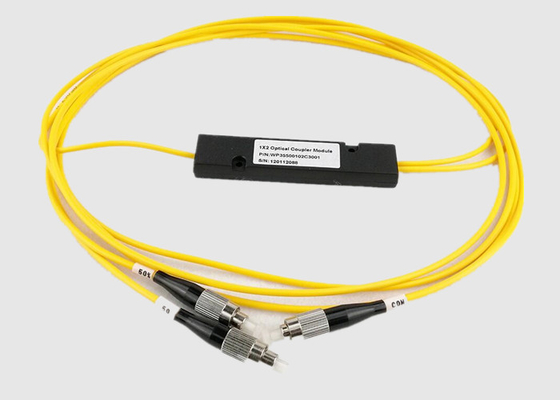

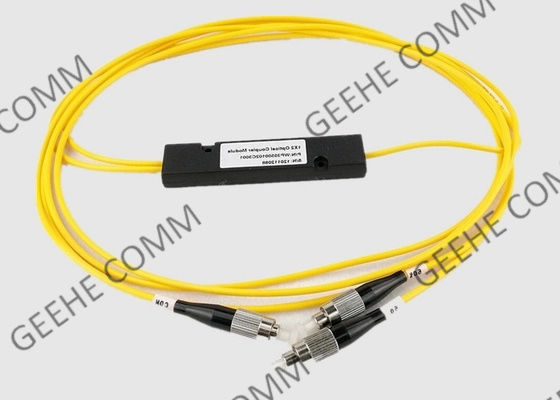

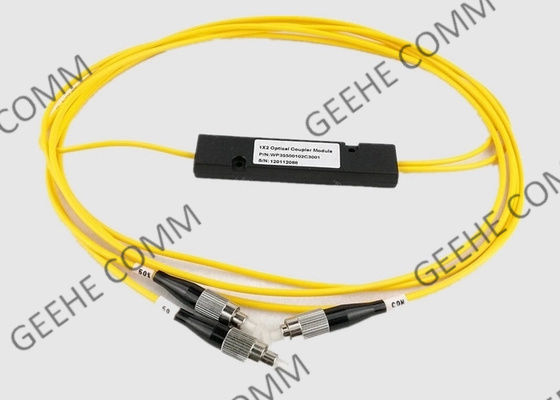

980/1550nm breedband WDM-combinator robuuste breedbandcouplers
Basisinformatie:
Geehe produceert een breed assortiment koppelers en golflengte-divisie-multiplexers (WDM's) die zijn ontworpen om verkeer en
Gehe ontwikkelde en verbeterde zeer betrouwbare fusieconische machines met
Geehe biedt onderdelen met een laag inbrengverlies, uitstekende stabiliteit en langdurige betrouwbaarheid.Alle koppelers zijn beschikbaar in verschillende verpakkingsstijlen en prestatieniveaus om de productcompatibiliteit met specifieke netwerkvereisten te maximaliseren.
Aanpassingen zijn beschikbaar en het technische personeel van Geehe kan u helpen bij het ontwerpen van een eenheid die aan uw specifieke eisen voldoet.
.
WDM Voordeel en kenmerken:
Fused WDM Voordelen en kenmerken:
* GR-1209-CORE Vereisten voor passieve optische componenten
* GR-1221-CORE Betrouwbaarheidsplicht voor passieve optische componenten
* GR-326-CORE Vereisten voor optische verbindingen voor één modus
* TIA-604 Interpretabiliteitsnorm voor glasvezelconnectoren
* ROHS-richtlijn betreffende de beperking van gevaarlijke stoffen
1 × 2 Fused WDM-toepassingen:
Specificaties en technologieparameters:
| Parameter | 980/1550nm WDM of 1060/1550nm WDM | 1310/1550 nm WDM | 1480/1550 nm WDM |
| Fibertype ((dB) | Corning HI1060flex of OFS BF05635-02 | SMF-28e | |||||||
| Werkgolflengtenm) | 980 en 1550 | 1060 en 1550 | 1310 en 1550 | 1480 en 1550 | |||||
| Bedrijfsbandbreedtenm) | ±10/20 | ±15 | ±15 | ||||||
| Graad | P | Een | P | Een | P | Een | P | Een | |
| InvoegingsverliesdB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| Isolatie.dB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| RichtlijnendB) | ≥ 55 | ||||||||
| Werktemperatuur ((°C) | -40 ~ +85 | ||||||||
* De bovenstaande specificatie is exclusief de connector
* Andere specificaties kunnen worden gemaakt op verzoek van de klant
Bestelgegevens:
| WDM- | N- | XX- | XX- | - Ik weet het niet. | XX- | XX- | X | |||
| 95- Ik heb een andere vraag. | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 m X:aanpassing |
2550 μM vezels 09:900μM losse vezel 20: 2mm kabel 30: 3 mm kabel |
SC:SC/UPC SA:SC/APC ..... 00Geen aansluiting |
A: A. B: B C: C |
|||||
| Graad | Operatie golflengte | Vlakken | Lange vezels | Tipe varkensstaart | Type verbinding | Afmetingenn | ||||
WDM-kabeltypen:
1Een-modusvezels laten één modus zich verspreiden.
2Multimode vezels ondersteunen de verspreiding van meerdere modi.
3Het golflengtebereik is het golflengtebereik waarin de WDM zal werken.
4De bandbreedte, ook wel kanaalverschil genoemd, is de grootte van de vensters in nm.
5. Kanalspanning is het middelpunt-naar-middelpuntverschil in frequentie tussen naburige kanalen. 200 GHz komt overeen met een afstand van 0,4 nm, 100 GHz komt overeen met een afstand van 0,2 nm,en 50 GHz komt overeen met .1 nm afstand.
6Het aantal kanalen is het aantal kanalen dat het apparaat heeft om informatie te verzenden.
7Inbrengverlies is de verzwakking veroorzaakt door het inbrengen van golflengte-divisie multiplexers (WDM) in een optisch transmissiesysteem.
Polarisatie-afhankelijk verlies is de maximale afwijking van het insertieverlies over alle inputpolarisatie-toestanden.
